Densely Connected Convolutional Networks

eremo2002 2020. 4. 22. 00:19

Abstract

  • feed forward 방식으로 레이어를 연결한 DenseNet이라는 새로운 아키텍처를 제안한다.
  • 이전 레이어의 모든 feature map이 다음 레이어로 입력된다.
  • DenseNet은 gradient vanishing, strengthen feature propagation, encourage feature reuse, reduce the number of parameters 측면에서 큰 장점을 갖는다.
  • DenseNet은 less computation으로 STOA를 달성함



Introduction

  • CNN이 깊어지면서 feature information, gradient가 많은 레이어를 지나가면서 vanish되는 문제가 발생함

  • 이러한 문제를 해결하기 위해 ResNet, Highway Networks, FractalNet 등등.. 많은 네트웍들이 제안되었지만 이러한 approach들이 가지고 있는 한 가지 특징은 early layer에서 later layer로 가는 short path를 사용했다는 점

  • 그러나 본 논문에서는 기존의 short path pattern을 distill하고 네트워크의 레이어 사이에서 information flow가 원활히 이루어지도록 각 레이어를 모두 연결한 connectivity pattern을 사용함

  • 각 레이어는 이전의 모든 레이어에서 나온 feature map을 입력으로 받으며, 자신의 output feature map을 이후에 있는 모든 레이어에 전달하는 구조

  • ResNet에선 feature map끼리 summation했지만 DenseNet에선 feature concat

  • L번째 레이어는 이전 레이어에서 온 L개의 input을 입력으로 받게 되고 자신의 feature map을 자기 뒤에 있는 L-l개의 레이어에 전달해줌. 따라서 네트워크에 총 L개의 레이어가 존재할 때 L(L+1)/2개의 connection이 존재하게 됨

  • 이러한 dense connectivity pattern은 traditional CNN보다 파라미터 수가 적으며 중복된 feature map을 재학습할 필요가 없어진다.

  • 또한 DenseNet의 구조는 information flow를 개선하여 네트워크에서 gradient가 사라지는 문제를 방지하여 학습이 쉬워진다.



Related Work

  • Highway Network는 bypassing path를 통해 100개 이상의 레이어를 사용하는 deep model에서도 학습이 효과적으로 이루어지게 함
  • 다양한 task에서 뛰어난 성능을 보여준 ResNet에서 레이어를 1202개까지 늘렸을 때 오히려 성능이 떨어졌음. stochastic depth에서는 ResNet-1202를 학습하면서 랜덤하게 특정 레이어를 dropping시켜 성공적으로 학습하였음. 이 결과로 1202개 레이어에서 모든 레이어가 반드시 필요한 것이 아니며 이렇게 많은 레이어를 사용하는 것은 redundancy가 커지게 되는 문제가 있다는 것을 말해줌
  • 다양한 approach들이 있지만, DenseNet은 레이어를 deep하게 쌓거나 wide한 아키텍처로 인해 representational power가 떨어지는 것이 아닌 네트워크 내에서 feature reuse를 통해 condensed된 모델을 만들어 파라미터 수를 줄이고 쉽게 학습할 수 있는 방향을 선택함
  • 다른 레이어들에서 학습된 feature map을 서로 concat하는 것은 variation을 증가시킴.
  • Inception에서도 다른 레이어서 나온 feature를 연결하는 구조를 취하는데, DenseNet이 훨씬 심플하며 효율적인 구조임



DenseNets

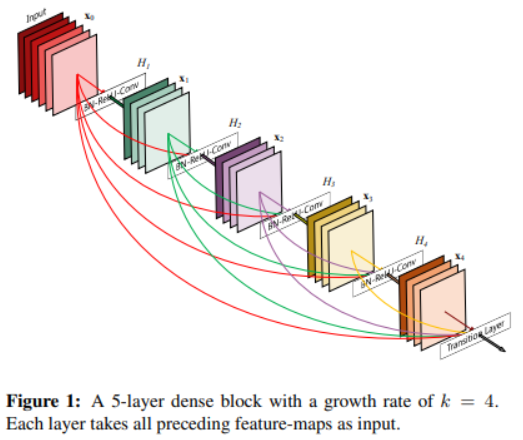

Dense Connectivity

  • Denotement

    • x_{0} = single image

    • non-linear transormation(BN, ReLU, Pooling, Conv 등..)





  • ResNet은 skip connection에서 온 feature와 non-linear transformation feature끼리 summation하지만 이러한 방식은 네트워크에서 information flow가 지연될 수 있음

  • 레이어 간의 information flow를 improve하기 위해 resnet과 다른 dense connectivity를 제안함

  • x0, x1, ...xl-1은 0번째 레이어부터 l-1번째 레이어의 feature map을 모두 concat한 feature map. 이러한 dense connectivity 구조를 취하기 때문에 제안하는 네트워크 아키텍처의 이름을 DenseNet이라 부름

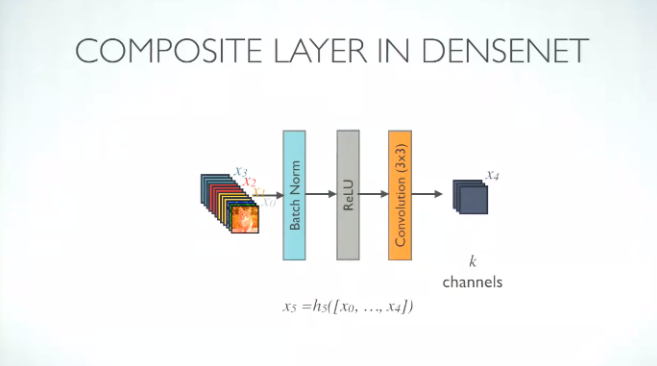

Composite function

  • composite function H_l을 BN, ReLU, 3x3 conv 순서대로 사용

Pooling layers

  • concatenation operation은 feature map의 width, height dimension이 일치해야 함

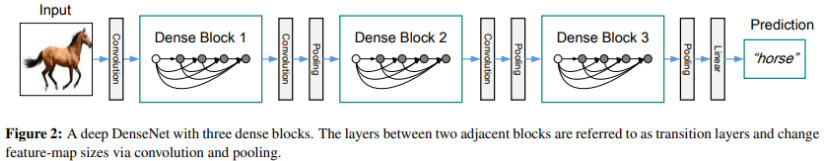

  • DenseNet의 dense connectivity는 dense block내에서 이루어지며 spatial size를 down-sampling하기 위해 dense block 사이에 transition layer를 추가함

  • transition layer는 BN, 1x1 conv, 2x2 avg pooling



Growth rate

  • input layer의 feature map을 제외하고 convolution layer에서 만들어지는 feature map의 채널 수를 조절하기 위한 하이퍼파라미터 growth rate
  • 각 레이어에서 k개의 feature map을 만들어내도록 함. 모든 conv layer에서 사용되는 필터의 개수를 k개로 고정시킴. DenseNet에선 이전 레이어의 모든 feature map을 concat하기 때문에 뒤로 갈수록 feature map의 채널 수가 많아짐.

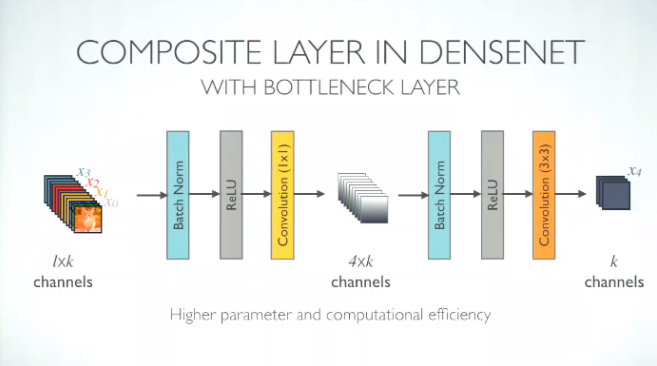

Bottleneck layers

  • 각 레이어에서 채널 수가 k개인 output feature map을 만들어냄. k가 작은 값이더라도 레이어가 쌓일 수록 채널 수가 굉장히 많아지기 때문에 채널 수를 조절하기 위한 bottleneck layer를 사용

  • 1x1 conv에서 채널 수가 growth rate*4인 feature map을 만들고 3x3 conv에서는 growth rate만큼 채널 수를 가지는 feature를 뽑음

  • bottleneck layer에서 BN-ReLU-Conv(1x1)-BN-ReLU-Conv(3x3)를 사용하는 버전을 DenseNet-B라고 부름. DenseNet-B(Bottleneck)

Compression

  • model의 compactness를 improve하기 위해 transition layer에서 feature map size를 조절함.
  • dens block에서 m개의 feature map이 나왔다면 transition layer에선 θm개의 output feature map을 generate함
  • θ값은 0 < θ ≤ 1이며, θ=1인 경우 feature map의 채널 수는 바뀌지 않음
  • θ < 1인 버전을 DenseNet-C(Compression)라고 하며, 실험에선 θ=0.5로 설정함
  • DenseNet-B와 DenseNet-C를 합친 버전을 DenseNet-BC라 부름

Implementation Details

  • 이미지넷을 제외한 모든 데이터셋에서는 dense block이 3개인 DenseNet을 사용하였으며 모든 dense block 안에서 반복되는 레이어 수는 같음

  • first dense block으로 들어가기 전에 input image는 3x3 convolution layer를 한번 거침

  • 마지막 dense block하고 나서 global average pooling 및 softmax classifier로 연결

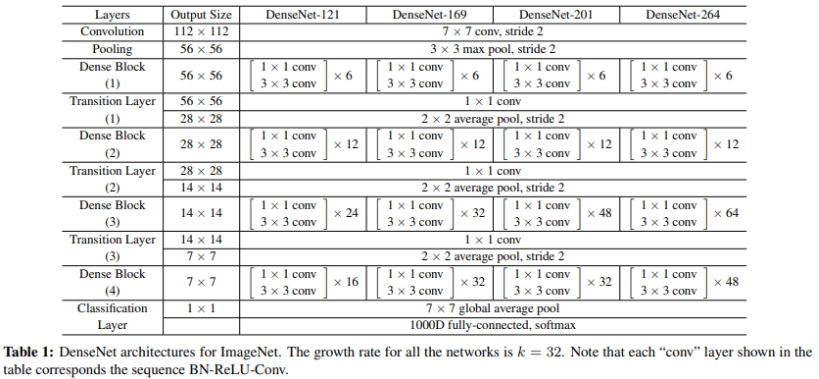

  • 실험에 사용하는 DenseNet-BC는 4개의 Dense Blcok으로 구성, {L = 100, k = 12}, {L = 250, k = 24}, {L = 190, k = 40}



Experiments

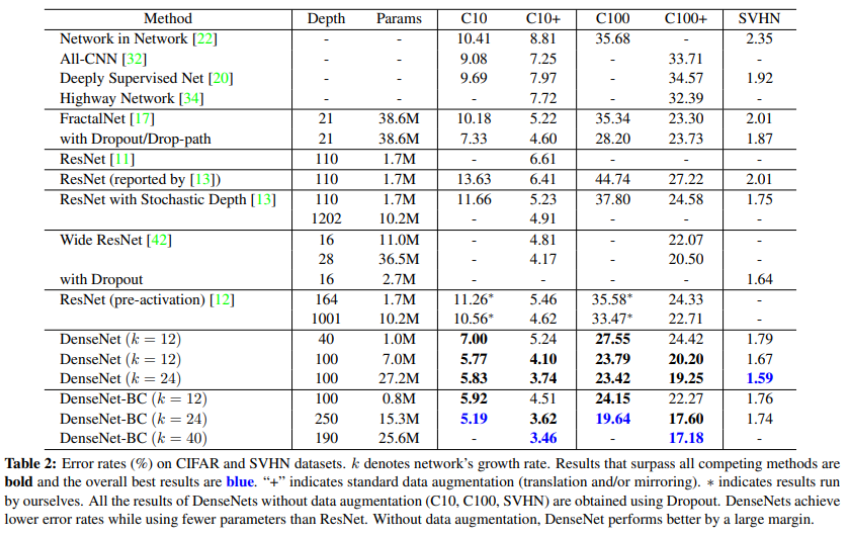

Classification Result on CIFAR and SVHN



  • DenseNet-BC (L=190, k=40) 모델이 CIFAR-10, CIFAR100 datasest에서 SOTA를 달성함

  • SVHN dataset에서도 ResNet 보다 더 좋은 성능을 보여줌

  • SVHN dataset에서 Depth가 250인 모델이 100인 모델보다 성능이 떨어지는 결과를 보임. 이는 SVHN classification이 상대적으로 easy한 task이기 때문에 deep model이 training set에 오버피팅 된 것으로 보임

  • bottleneck layer와 compression을 사용하지 않은 일반 DenseNet에서 depth와 k가 커질수록 성능이 개선되는 결과를 보임. 이는 DenseNet 구조가 bigger and deeper model에서 증가된 representational power를 잘 utilize할 수 있기 때문

  • 파라미터 수를 비교했을 때 ResNet이나 FractalNet보다 더 적은 파라미터로 높은 성능을 달성함. 이는 파라미터 측면에서도 DenseNet이 효율적이고 특히 DenseNet-BC를 사용하면 파라미터를 더욱 효율적으로 줄일 수 있음

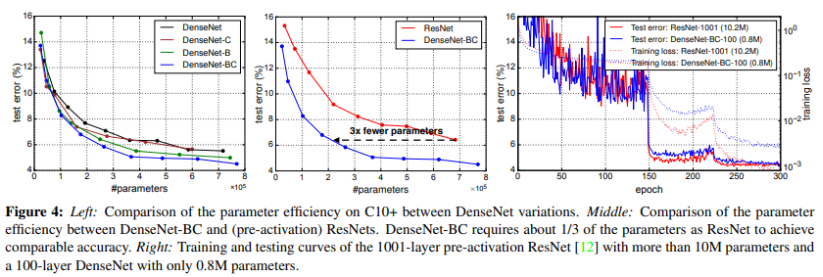

  • 아래 Fig 4, right C10+ dataset에 대한 training, test loss

  • Middle) 같은 수준의 accuracy를 달성한 지점에서 DenseNet은 ResNet보다 1/3가량 더 적은 파라미터만 사용했음에도 불구하고 같은 성능을 냄

  • DenseNet-BC (L=100, k=12)는 1001개의 레이어를 사용한 ResNet-1001보다 90%적은 파라미터만 사용하였음에도 불구하고 비슷한 test error 결과를 보임

  • DenseNet의 효율적인 파라미터 사용이 오버피팅되는 문제를 방지해주는 효과가 있음

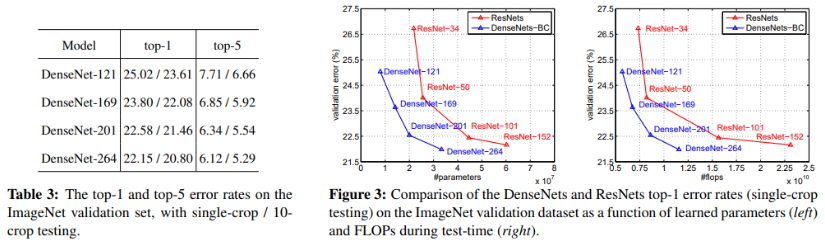

  • ImageNet Classification에서 DenseNet의 depth와 growth rate을 바꿔가며 ResNet과 비교

  • 공정한 비교를 위해 데이터 pre-processing, optimization setting 등을 똑같이 세팅하여 실험

  • ResNet과 비슷한 성능을 내는 수준에서 비교했을 때, 파라미터나 연산량이 훨씬 효율적임





Discussion

Implicit Deep Supervision.

  • DenseNet이 잘 되는 이유는 각 레이어들이 shorter connection으로 loss function으로부터 additional supervision을 갖기 때문
  • 다시 말해, DenseNet은 "deep supervision"과 같은 역할을 수행할 수 있음.
    • deep supervision이란 Deep 뉴럴넷에서 classifier를 여러 개 두어 성능을 올리는 것
  • Deeply-supervised nets(DSN)에서 모든 히든 레이어에 classifier를 추가하여 intermediate layer들이 discriminative feature를 더욱 잘 학습하게 만들기 때문
  • DenseNet은 classifier가 transition layer를 통해 모든 레이어에 supervision을 전달해주기 때문에 deep supervision과 비슷한 역할을 하며 singe classifier만 사용하기 less complicate하다.

Stochastic vs. deterministic connection.

  • stochastic depth regularization이란 네트워크에서 레이어를 일정하게 drop하는 기법으로 dropout과 비슷하게 일정 확률로 특정 레이어를 drop시켜 주위에 있는 다른 레이어와 연결되게 만드는 것
  • 이러한 connectivity pattern이 DenseNet과 비슷한 면이 있음. 궁극적으론 차이가 있지만 랜덤하게 끊어진 레이어가 다른 레이어들에 연결되는 패턴이 DenseNet의 dense connectivity 패턴과 비슷하기 때문

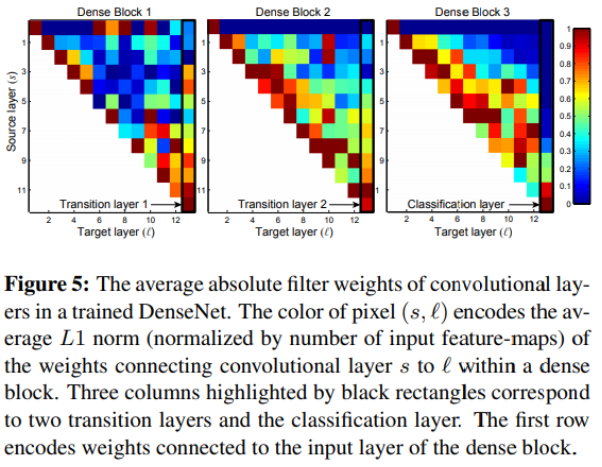

Feature Reuse.

  • Target layer(l), Source layer(s)가 있을 때, (ℓ, s)는 레이어 l이 이전 레이어 s에서 나온 정보를 얼마나 많이 사용하는지 나타냄

  • 예를 들어, (12, 1), (12, 2), (12, 3)처럼 target layer와 source layer의 거리가 먼 경우 상대적으로 값이 작지만 (12, 9), (12, 10), (12, 11)은 값이 큼

  • The color of pixel encodes the average L1 norm of the weights connecting convolutional layer s to ℓ

  • early layer에서 추출된 feature가 deep layer에 잘 전달됨

  • transition layer도 이전 dense block에서 추출된 feature를 잘 살려서 다음 레이어에 전달하는 것으로 보아 information flow가 원활히 이루어짐

  • Dense Block 2, 3에서 첫번째 레이어들은 transition layer output에 영향을 미치는 정도가 낮아 transition layer는 redundant feature를 다루게 되는 경향이 있다.

  • Classification layer는 전반적으로 entire dense block의 feature를 사용하지만 classification layer와 인접한 레이어의 weight가 밝은 것으로 보아 classifier는 high-level feature에 더 집중하는 경향이 있음



Conclusion

  • Dense connectivity 구조를 적용한 DenseNet이라는 새로운 CNN아키텍처를 제안함
  • DenseNet의 레이어가 수백개가 되더라도 학습에 문제가 없었고 DenseNet의 파라미터가 증가할수록 overfitting이나 degradation 문제없이 accuracy가 증가함
  • fewer parameters and less computation으로 SOTA를 달성함
  • 제안하는 simple connectivity rule로 DenseNet은 identity mapping, deep supervision, diversified depth등 여러 특성을 integrate함.
  • 이를 통해 네트워크 전체에서 feature reuse를 할 수 있고 성능을 높일 수 있음



References

https://www.youtube.com/watch?v=-W6y8xnd--U
